SITECH optimiert Bau des Abwassersystems in Solingen
Um in der hart umkämpften Baubranche erfolgreich zu sein, müssen Erdarbeiten präziser, schneller und effektiver ausgeführt werden. SITECH Deutschland als exklusiver Vertriebspartner von Trimble bietet dazu innovative Lösungen für Positionierung und Baumaschinensteuerung.
Weil das über 70 Jahre alte Abwassersystem der Stadt Solingen sanierungsbedürftig und bei Starkregen hydraulisch überlastet war, war der Bau eines neuen Stauraumkanals nötig. Dieser verfügt über drei Stränge und hat eine Gesamtlange von 2.485 Metern. Der Innendurchmesser beträgt statt zuvor 0,80 Meter, nun bis zu 2,40 Meter. Das ergibt ein deutlich erhöhtes Fassungsvermögen von ca. 8.500 Kubikmetern. In diesem Jahr wird das Großprojekt fertiggestellt sein. Verantwortlich für den Bau des unterirdischen Rohrvortriebs ist die Braumann Spezialtiefbau GmbH. Die August Dohrmann GmbH aus Remscheid übernahm den Straßenbau, die Errichtung der Kanäle sowie diverser Bauwerke, wie zum Beispiel den Stauraumkanal-Sammler.
Arbeiten in ökologisch sensiblen Bereichen

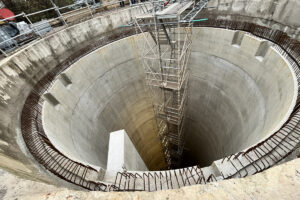

Die Stauraumkanäle wurden aufgrund der Kosteneffizienz und der geringen Eingriffe in ökologisch sensible Bereiche im unterirdischen Rohrvortriebsverfahren unter erschwerten geologischen Bedingungen bei 3 bar Wasserdruck in einer Tiefe von bis zu 45 Metern erstellt. Ausgangspunkt für die Bohrung der drei Stränge war die Baugrube für den Zentralschacht, den späteren Sammler. Die Firma Dohrmann stellte ihn her. Beeindruckend sind die Maße der Grube mit einer Tiefe von 45 Metern und einem Durchmesser von 12 Metern.
Nach Herstellung eines kreisförmigen Ringbalkens mit 12 Metern Durchmesser wurde die Baugrube von innen mit einem 13-Tonnen-Hitachi-Kettenbagger ausgehoben. In Schritten von jeweils 2,50 Metern wurde ausgekoffert, das Material mit einem Kran ausgehoben und die Wände anschließend von einem Kompaktbagger mit Spritzbeton ausgekleidet. Weil man aufgrund der Abschattung nicht mit GNSS-Empfängern nach einem 3D-Modell arbeiten konnte und die Fläche für die Steuerung des Baggers per UTS zu klein war, hat man die Form des Schachts mit dem Lot überprüft. Nachdem die Solltiefe von 45 Metern erreicht wurde, konnten die Vortriebmaschinen für den unterirdischen Tunnelvortrieb in den Sammler eingebracht werden, um den Rohvorrieb für die Stauraumkanäle zu starten.
Deckenplatten als Fertigteile erstellt
Nach Fertigstellung des Rohrvortriebes wurde in die Baugrube ein Schacht eingebaut, den eine Betondecke verschließen sollte. Eine konventionelle Herstellung der Schachtdecke mit Unterstützung durch Schwerlaststützen wäre bei einer Stützhöhe von ca. 42 Metern unwirtschaftlich. Daher hat man entschieden, die kreisrunden Deckenplatten, die auf Unterzügen liegen, als Fertigteile herzustellen und auf den Schacht zu heben. Das rechnerisch notwendige Auflager beträgt nur sieben Zentimeter. Daher war ein präzises Aufmaß der Oberkante der 45 Meter hohen Schachtwand vorab erforderlich. Die Oberkante der Wand war allerdings nicht zugänglich, da sie 1,50 Meter tiefer liegt als Geländeoberkante und innen keine Absturzsicherung vorhanden ist.
Schaltischmaße: Trimble Laserscanner SX 12
Diese Herausforderung konnte mit dem neuen Trimble Laserscanner SX12 des Ingenieurbüros Herzbruch gelöst werden. Mithilfe von drei Festpunkten hat man im Scan zwei Punktewolken mit Tiefeninformation erstellt und übereinandergelegt, um anschließend in Trimble Business Center nach einem Soll-Ist-Vergleich die exakten Maße für den Schaltisch zu ermitteln. Das Aufmaß des Schachts ergab im Durchmesser Abweichungen bis zu acht Zentimeter zum Plan, die auf dem Schaltisch berücksichtigt werden konnten. Nach Herstellung und Aushärtung des Filigranelementes mit einer Stärke von 20 Zentimetern setzte man dieses auf die Schachtwand auf. Danach wurde konventionell die Bewehrung ergänzt und weitere 30 Zentimeter Deckenplatte gegossen.
