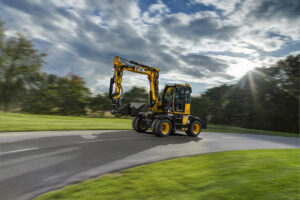

JCB stellt mit dem Raptor einen neuen Tiltrotator vor, der speziell für den Mobilbagger Hydradig konzipiert ist
Der Raptor zeichnet sich durch eine Vielzahl beeindruckender Merkmale aus, die ihn laut JCB zu einem unverzichtbaren Werkzeug auf der Baustelle machen sollen.
Sichtbarkeit und Kontrolle
Eines dieser Merkmale des JCB Raptor ist seine bemerkenswerte Sichtbarkeit und Kontrolle direkt aus der Kabine heraus, dank seiner großzügigen Breite von 460 Millimetern. Diese Konstruktion ermöglicht es dem Bediener, die Arbeitsumgebung klar zu erfassen und präzise zu manövrieren.
360°- Rotation auch bei hydraulischen Anbaugeräten
Darüber hinaus bietet der JCB Raptor ein beeindruckendes Kippmoment von 2,9 kNm, was ihn zu einem äußerst leistungsfähigen Werkzeug macht. Mit einem Durchfluss von 120 Litern pro Minute durch die Mitte des Tiltrotators ermöglicht er eine nahtlose 360°-Rotation, auch bei Verwendung hydraulischer Anbaugeräte.
Optimiert für JCB Maschinen
Die Integration des Raptors in JCB Maschinen ist nahtlos, mit einer vollständig anpassbaren Schlüsselsteuerung und einer Integration in das Standard-Maschinendisplay. Dies erleichtert nicht nur die Bedienung, sondern sorgt auch für eine reibungslose Kommunikation zwischen dem Bediener und der Maschine.
Darüber hinaus wurden die Hydraulikzylinder umpositioniert und verstärkt, um das Risiko von Beschädigungen während des Betriebs zu reduzieren. Diese robuste Konstruktion gewährleistet eine lange Lebensdauer und Zuverlässigkeit, selbst unter anspruchsvollen Bedingungen auf der Baustelle.

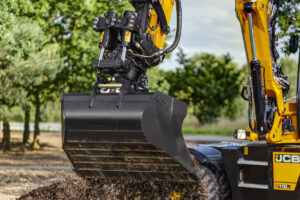

Raptor Tiltrotator mit oder ohne Greifer
Der JCB Raptor Tiltrotator bietet einen Neigungswinkel von bis zu 45 Grad und eine Rotationsgeschwindigkeit von bis zu 8,5 U/min. Das maximale Ausbrechmoment beträgt 67 kNm, das Rotationsmoment beträgt bis zu 5,4 kNm und der JCB Raptor liefert 2,9 kNm Kippmoment. Der Tiltrotator kann direkt am Stift montiert oder an einem S45- oder S50-Sandwich-Adapter montiert werden und wird mit oder ohne Greifer angeboten.
Individualisierte Maschinensteuerung
Das Steuersystem ermöglicht dem Bediener eine umfassende Individualisierung der Maschinensteuerung und der hydraulischen Leistung. Bevorzugte Funktionen können bestimmten Tasten und Rollschaltern zugewiesen werden, mit der Möglichkeit, die Bewegung umzukehren, wenn gewünscht. Zudem können die Geschwindigkeit der hydraulischen Durchflusszufuhr aller Hilfsaggregate sowie Kipp- und Rotationsfunktionen angepasst werden.
Bis zu fünf Steuerprofile
Das System ermöglicht die Einstellung von bis zu fünf Steuerprofilen – um verschiedene Bediener und deren Steuerungsprofil zu hinterlegen oder demselben Bediener die Voreinstellung verschiedener Funktionen je nach Anbaugerät und Anwendung zu ermöglichen.
Zwei Winkelsensoren für Kippen und Drehen
Der Tiltrotator ist mit zwei Winkelsensoren für Kippen und Drehen ausgestattet. Dies ermöglicht es der Maschine, die Winkel zu bestimmen, mit denen das Anbaugerät zu jedem Zeitpunkt arbeitet, was wiederum ein Nullsetzen sowie Begrenzungsfunktionen ermöglicht.
Neue Standardposition für die Kipp- und Rotationsfunktionen
Das Nullsetzen ermöglicht es dem Kunden, eine neue Null oder Standardposition für die Kipp- und Rotationsfunktionen festzulegen. Dies bietet einen Referenzpunkt, von dem aus gearbeitet und überwacht werden kann, indem der Neigungsmesser verwendet wird. Die Begrenzung ist einzigartig für die Rotationsfunktion und ermöglicht es dem Bediener, eine elektronische Begrenzung festzulegen, die bestimmt, wie weit das Gerät rotieren soll.
