Eine neue Planierraupe von Hyundai unterstützt den GaLaBau-Betrieb Kretz bei der Erweiterung seines Firmengeländes

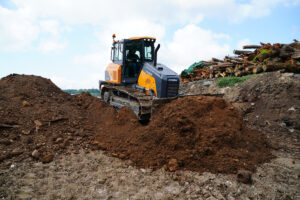

Die HD130A von Hyundai ist seit Mitte Juli beim Garten- und Landschaftsbaubetrieb Kretz in Dillenburg im Einsatz. Die Planierraupe übernimmt dort die Erdarbeiten für einen neuen, rund 7.000 Quadratmeter großen Lagerplatz auf dem eigenen Firmengelände. Das Gelände weist ein Gefälle auf und muss zunächst aufgefüllt, anschließend verdichtet und planiert werden. Dabei kommt es nicht nur auf eine gleichmäßige Oberfläche an: Auch die fachgerechte Entwässerung der späteren Lagerfläche muss sichergestellt sein. Für diese Arbeiten hat das Unternehmen die neue Raupe über den Hyundai Vertragshändler DiTec aus Haiger angemietet. Die Maschine soll voraussichtlich mehrere Monate auf der Baustelle bleiben.

Erdarbeiten auf dem eigenen Betriebsgelände

Geschäftsführer Sebastian Kretz leitet ein Unternehmen mit 21 Mitarbeitern, das im Umkreis von etwa 50 Kilometern rund um Dillenburg tätig ist. Das Leistungsspektrum umfasst unter anderem die Gestaltung anspruchsvoller Gartenanlagen für private Auftraggeber sowie Instandhaltungsmaßnahmen im Garten- und Landschaftsbau. Mit der Erweiterung des eigenen Lagerplatzes steht nun eine Aufgabe an, bei der sich die HD130A über einen längeren Zeitraum unter praktischen Einsatzbedingungen bewähren muss.

„Wir müssen das abschüssige Gelände auffüllen und nivellieren und so hinbekommen, dass die Fläche auch fachgerecht entwässert werden kann“, erklärt Kretz. Die Arbeiten erfordern eine kontrollierte Materialverteilung und eine präzise Modellierung des Geländes. Hinzu kommt, dass bereits teilweise vorverdichtetes Bodenmaterial aufgelockert werden muss, bevor es sich weiter bearbeiten lässt. Für diese Aufgabe ist die Maschine mit einem Heckaufreißer ausgestattet.

Langjährige Zusammenarbeit mit DiTec

Die Entscheidung für die HD130A fiel im Rahmen einer langjährigen Geschäftsbeziehung. Kretz arbeitet seit mehr als zehn Jahren mit DiTec aus Haiger zusammen. Die Zusammenarbeit erstreckt sich über verschiedene Produktgruppen, von Elektrowerkzeugen und Verdichtungsgeräten bis hin zu Radladern und Minibaggern. Mit der Anmietung der neuen Hyundai Planierraupe übernimmt der Betrieb erstmals eine Raupe für einen längeren Einsatzzeitraum.

Vor der Entscheidung hatte Kretz mehrere Planierraupen Probe gefahren und die unterschiedlichen Maschinen hinsichtlich ihrer Eignung für die anstehenden Arbeiten verglichen. Ausschlaggebend waren neben den technischen Eigenschaften auch die Handhabung und die Einsatzmöglichkeiten auf dem eigenen Gelände. „Wir pflegen seit über zehn Jahren einen sehr engen Kontakt zu DiTec. Da war es klar, dass wir die neue Hyundai Raupe dort anmieten“, sagt der Geschäftsführer.

Besonders hebt er die Bedienbarkeit und die Sichtverhältnisse der HD130A hervor. Die Kabinenkonstruktion ermöglicht einen guten Überblick über das Schwenkschild und dessen Arbeitsbereich. Gerade bei Planierarbeiten, bei denen Material gezielt verteilt und die Sollhöhe schrittweise erreicht werden muss, sind die Sicht auf die Schildspitzen und eine gut kontrollierbare Schildbewegung von Bedeutung.

HD130A: Ausstattung für Planier- und Aufreißarbeiten

Die HD130A verfügt über ein Schwenkschild, das sich elektrisch in sechs Positionen verstellen lässt. Hyundai bietet zwei Ausführungen an: Das XL-Winkelschild mit einem Fassungsvermögen von 3,54 Kubikmetern gehört zur Standardausstattung, während das größere LGP-Schild mit einer Kapazität von 4,18 Kubikmetern optional erhältlich ist. LGP steht für „Low Ground Pressure“ und bezeichnet eine Auslegung, die den Bodendruck reduziert. Die Neigungs- und Winkelverstellung des Schildes ermöglicht es, den Materialfluss an die jeweiligen Arbeitsbedingungen anzupassen und die Zahl der erforderlichen Überfahrten zu verringern.

Für die Neigung des Schildes steht zusätzlich eine mechanische Zweiwege-Einstellung zur Verfügung, über die sich ein Winkel zwischen 54° und 58° einstellen lässt. In Verbindung mit der elektrohydraulischen Steuerung unterstützt sie die kontrollierte Führung des Schildes während der Planierarbeiten. Die integrierte 2D-Planierschild-Hilfsfunktion ermöglicht es dem Fahrer, die gewünschte Oberflächengüte zu programmieren. Anschließend steuert die HD130A die Schildfunktionen entsprechend, ohne dass dafür eine Laser- oder GPS-Steuerung erforderlich ist.

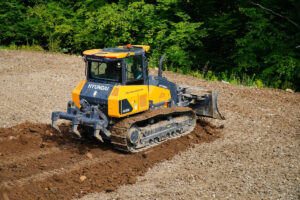

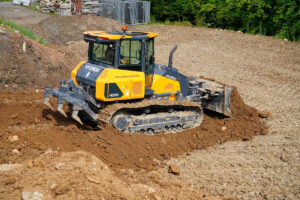

Zum Einsatz kommt bei Kretz außerdem ein dreizahniger Heckaufreißer. Er lockert teilweise vorverdichtetes Bodenmaterial auf und erleichtert damit die weitere Bearbeitung. Je nach Beschaffenheit des Bodens lassen sich dabei auch Materialien zur Bodenverbesserung einarbeiten. Damit deckt die Raupe neben dem eigentlichen Planieren auch vorbereitende Arbeiten ab, die bei der Herstellung einer neuen Lagerfläche anfallen.

Die HD130A ist in der XL-Ausführung mit 560 Millimeter breiten Ketten oder optional mit 760 Millimeter breiten LGP-Ketten erhältlich. Die breitere Variante verteilt das Maschinengewicht auf eine größere Aufstandsfläche und eignet sich damit vor allem für Einsatzbedingungen, bei denen ein geringerer Bodendruck gefragt ist. Das Betriebsgewicht beträgt 14.500 Kilogramm in der XL-Konfiguration und 15.300 Kilogramm mit LGP-Schild.

Antrieb und Kraftstoffverbrauch

Als Antrieb dient ein 4,4-l-Dieselmotor von Perkins, der 117 kW leistet und ein maximales Drehmoment von 710 Nm bereitstellt. Für leichtere Arbeiten lässt sich ein Eco-Modus aktivieren. In diesem Betriebszustand reduziert die Maschine die Leistung der Hydraulikpumpe und senkt den Kraftstoffverbrauch nach Herstellerangaben um fünf Prozent.

Weitere Funktionen sollen den Verbrauch bei wechselnder Auslastung begrenzen. Eine Leerlaufautomatik reduziert die Motordrehzahl, wenn keine entsprechende Arbeitsleistung benötigt wird. Ergänzend schaltet eine automatische Abschaltfunktion die HD130A ab, sobald der Bediener den Sitz verlässt. Damit verbindet Hyundai die Anpassung der Motor- und Hydraulikleistung an den tatsächlichen Arbeitsbedarf mit einer automatisierten Begrenzung unnötiger Laufzeiten.

Auch die Kühlanlage ist auf den Einsatz unter anspruchsvollen Bedingungen ausgelegt. Ein elektrisch angetriebener Umkehrlüfter bläst Verschmutzungen aus den Kühlerlamellen und wirkt damit deren Zusetzen entgegen. Das Kühlsystem ist am Heck angeordnet. Dadurch lässt sich die Motorhaube nach vorn hin schmal und konisch gestalten, was die Sicht auf die Schildspitzen verbessert. Die Konstruktion berücksichtigt somit sowohl die thermischen Anforderungen als auch die Übersichtlichkeit im Arbeitsbereich.

Fahrwerk und Bedienkonzept

Die HD130A besitzt ein speziell für Planierraupen ausgelegtes Fahrwerk mit einfachen und doppelten Laufrollen. Die Konstruktion soll die Lebensdauer der Fahrwerkskomponenten unterstützen. In Verbindung mit der Wahl zwischen XL- und LGP-Ketten lässt sich die Maschine an unterschiedliche Bodenverhältnisse und Anforderungen an die Bodenbelastung anpassen.

Das Zweigang-Getriebe ermöglicht eine maximale Fahrgeschwindigkeit von 9 km/h. Die maximale Steigfähigkeit gibt Hyundai mit 70 Prozent an. Für die Arbeit auf unebenem Gelände und bei der Herstellung von Planumsflächen sind neben diesen Leistungsdaten vor allem die kontrollierte Kraftübertragung und die präzise Führung des Schildes relevant.

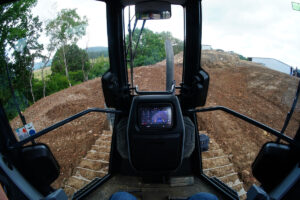

Die Kabine ist großflächig verglast und besitzt eine schmale vordere Kabinenpartie, die das Sichtfeld nach vorn erweitert. Ein Touchscreen zeigt die wesentlichen Maschineneinstellungen und Betriebsinformationen an. Darüber hinaus kann das Display als Monitor für die Rückfahrkamera genutzt werden. Die automatische Abschaltfunktion, die den Betrieb beim Verlassen des Fahrersitzes beendet, ergänzt das Bedienkonzept um eine Sicherheitsfunktion.

Für Wartungsarbeiten hat Hyundai die Zugänglichkeit der wesentlichen Komponenten berücksichtigt. Die Wartungspunkte sind vom Boden aus erreichbar. Weit öffnende Zugangstüren erleichtern zusammen mit der nach hinten kippbaren Kabine den Zugang zum Antriebsstrang und zur Hydraulik. Die Kippkabine schafft damit zusätzlichen Arbeitsraum für Service- und Instandhaltungsmaßnahmen, ohne dass die gesamte Maschine demontiert werden muss.

Maschinendaten und Einsatzbewertung

Zur Ausstattung der HD130A gehört außerdem HiMate, ein System zur Erfassung und Bereitstellung von Maschinendaten. Sebastian Kretz und der Händler DiTec können darüber Performance-Daten abrufen und so Informationen zum Maschinenbetrieb einsehen. Für den mehrmonatigen Einsatz auf dem Firmengelände bietet diese Möglichkeit eine zusätzliche Grundlage, um die Nutzung der Raupe nachzuvollziehen.

Für Kretz zählen bei der Beurteilung nicht allein Motorleistung und Schildkapazität. Ebenso wichtig sind das Betriebsgewicht, die Transportierbarkeit und die Bedienung. Die Raupe muss sich für die konkreten Erdarbeiten eignen und zugleich im betrieblichen Alltag handhaben lassen. Nach den bisherigen Erfahrungen sieht der Geschäftsführer diese Anforderungen erfüllt. „Es ist zweifelsohne das für unsere Belange geeignete Gerät. Das bezieht sich auf Gewicht, Leistung, Transportierbarkeit sowie Bedienung“, lautet sein Fazit.

Neben der Maschinentechnik bewertet der Betrieb auch die Betreuung durch den Vermieter positiv. Die Zusammenarbeit mit DiTec umfasst sowohl die Bereitstellung der Raupe als auch die Kundenbetreuung während des Einsatzes. Wie sich die HD130A bei den über mehrere Monate laufenden Erdarbeiten unter den konkreten Bodenbedingungen bewährt, wird sich im weiteren Verlauf der Erweiterung des Lagerplatzes zeigen.

Fotos: Hyundai/Oba
