Die Takeuchi-Raupe übernimmt Planierarbeiten und weitere Aufgaben im Erd- und Tiefbau

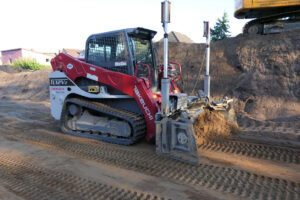

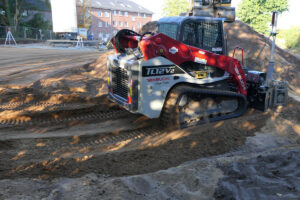

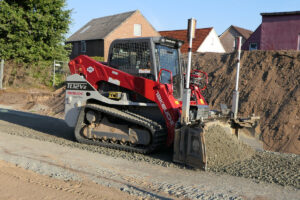

Die TL 12 2V von Takeuchi bereitet auf einer Baustelle in der Rosenstadt Uetersen bei Hamburg den Untergrund für ein Wohngebäude mit 14 Einheiten vor. Auf dem Baufeld übernimmt die Raupe die Herstellung von Zuwegung und Baufläche und bringt den Untergrund auf das erforderliche Profil. Für den Antrieb sorgt ein 3,7-l-Motor mit einer Leistung von 78,2 kW beziehungsweise 106,3 PS. Damit verfügt die Maschine über ausreichend Leistungsreserven für Planierarbeiten und weitere Aufgaben, die sich im Verlauf einer Baustelle mit entsprechenden Anbaugeräten ausführen lassen.

Höhenkontrolle per 2D- oder 3D-Steuerung

Für die Planierarbeiten in Uetersen kommt eine 2D-Steuerung zum Einsatz. Ein Lasersensor erfasst dabei die für das Planum relevanten Höhendaten und unterstützt den Fahrer bei der präzisen Herstellung des vorgesehenen Geländeverlaufs. Je nach Aufgabenstellung lässt sich die TL 12 2V alternativ mit einer 3D-Steuerung ausrüsten.

Gerade bei komplexeren Geländeverhältnissen kann diese Technik ihre Vorteile ausspielen. Muss beispielsweise über eine längere Strecke ein Gefälle hergestellt werden, während gleichzeitig ein waagerechter Fahrweg in das Profil integriert werden soll, erfasst die 3D-Steuerung die erforderlichen Höhen- und Positionsdaten kontinuierlich. Die Maschine kann dadurch während des Arbeitsprozesses permanent mit dem vorgegebenen digitalen Geländemodell abgeglichen werden. Das reduziert den manuellen Aufwand beim Einmessen und ermöglicht eine entsprechend kontinuierliche Bearbeitung des Planums.

TL 12 2V verbindet Hydraulikleistung mit Anbaugerätevielfalt

Eine wesentliche Voraussetzung für die Vielseitigkeit der Takeuchi Raupe ist ihre hydraulische Ausstattung. Vier Hydraulikpumpen stellen Volumenströme zwischen 45,1 und 122,4 l/min bereit. Für hydraulisch angetriebene Anbaugeräte stehen darüber hinaus zwei Zusatzsteuerkreise zur Verfügung, die je nach Ausführung 153 l/min im High-Flow-Betrieb beziehungsweise 88 l/min liefern.

Zum schnellen Wechsel der Werkzeuge verfügt die TL 12 2V über einen hydraulischen Schnellwechsler. Das Taklock-Schnellkupplungssystem vereinfacht dabei insbesondere den Anschluss hydraulischer Anbaugeräte. Die Anschlüsse des jeweiligen Werkzeugs werden in die Taklock-Halterung geführt und durch Betätigung des Hebels mechanisch und hydraulisch verbunden. Der Wechselvorgang lässt sich damit ohne aufwendige manuelle Verbindung der Hydraulikleitungen durchführen.

Von der Baufläche bis zum Forsteinsatz

Das Einsatzspektrum der Raupe reicht über klassische Planierarbeiten hinaus. Je nach Ausstattung kann die Maschine unter anderem mit Schaufel, Forstmulcher, Steinpulverisierer, Palettengabel, Holzgreifer oder Grabenfräse eingesetzt werden. Daraus ergeben sich Anwendungen im Bau- und Tiefbau ebenso wie im Garten- und Landschaftsbau, in der Forst- und Landwirtschaft sowie bei kommunalen Aufgaben.

Eine Rolle spielt dabei auch die vergleichsweise kompakte Bauweise. Mit einer Breite von 1.960 Millimetern kann die Raupe auch schmalere Wege und Zufahrten befahren. Gleichzeitig erreicht das Vertikalhubgerüst eine maximale Hubhöhe von 4.335 Millimetern. Die maximale Nutzlast liegt bei 1.865 Kilogramm, die Fahrgeschwindigkeit erreicht bis zu 11,8 km/h.

Für Einsätze auf empfindlicheren Untergründen sind die 450 Millimeter breiten Gummiketten ausgelegt. Der angegebene Bodendruck beträgt 0,33 kg/cm². Das Laufwerk ist auf Geländegängigkeit ausgelegt; die Laufwerksträger sind fest mit dem Chassis verschweißt. Fahrantrieb und Laufwerke liegen vergleichsweise hoch und sind damit weniger unmittelbar Verschmutzungen ausgesetzt. Die Konstruktion des Laufwerks reduziert zudem die Zug- und Druckbelastung auf die einzelnen Kettenstege.

Abgasnachbehandlung und Fahrerarbeitsplatz

Beim Antrieb der TL 12 2V setzt Takeuchi auf einen Common-Rail-Dieselmotor mit Turbolader der Abgasstufe Euro V. Für die Abgasnachbehandlung kombiniert das System einen Dieseloxidationskatalysator (DOC), einen Dieselpartikelfilter (DPF) und einen SCR-Katalysator, der mit AdBlue arbeitet.

Für Einsätze, bei denen nicht die maximale Motorleistung benötigt wird, steht ein ECO-Betriebsmodus zur Verfügung. Bei aktiviertem ECO-Schalter reduziert die Maschine ihre Motordrehzahl und kann dadurch den Kraftstoffverbrauch senken, ohne die grundsätzliche Einsatzfähigkeit einzuschränken. Die technischen Komponenten sind so angeordnet, dass sie für Wartungs- und Servicearbeiten gut zugänglich bleiben.

Auch der Fahrerarbeitsplatz berücksichtigt den täglichen Baustelleneinsatz. Die Kabine ist ergonomisch gestaltet und verfügt über eine Klimaanlage. Die Kabinentür lässt sich nach innen einziehen, wodurch der seitliche Platzbedarf beim Ein- und Aussteigen beziehungsweise bei beengten Einsatzbedingungen reduziert wird. Mehrere LED-Scheinwerfer sorgen für die Ausleuchtung des Arbeitsbereichs. Eine serienmäßige Rückfahrkamera unterstützt den Fahrer zudem bei der Kontrolle des rückwärtigen Maschinenbereichs.

Erfahrung und Beratung vor Ort

Auf der Baustelle in Uetersen setzt die Firma Meinert Straßenbau Erdbau Tiefbau e.K. aus Seestermühe die Maschine bei der Herstellung des Baufelds ein. Das Unternehmen ist seit Jahrzehnten im Straßen-, Erd- und Tiefbau in Schleswig-Holstein und Hamburg tätig und beschäftigt mehr als 80 Mitarbeiter. Zum Maschinenpark gehören bereits mehrere Takeuchi Bagger; mit der TL 12 2V ist eine Raupe des Herstellers hinzugekommen.

Betreut wird der Maschinenpark durch Atlas Hamburg, die Hamburger Niederlassung der von der Wehl Gruppe. Für Nils Schmuck, den zuständigen Fachmann, war dabei insbesondere die fachliche Beratung ein wesentlicher Bestandteil der Entscheidung für die Takeuchi Raupe. „Die gute fachliche Beratung, die auch zur Takeuchi Raupe führte, ist ein Markenzeichen der Hamburger von der Wehl Niederlassung“, sagt Schmuck.

Am Beispiel der Baustelle in Uetersen zeigt sich damit, wie eine kompakte Raupe unterschiedliche Aufgaben innerhalb eines Bauprozesses übernehmen kann. Die Kombination aus Planiertechnik, hydraulischer Anbaugeräteausstattung, vergleichsweise kompakter Abmessung und entsprechender Hub- und Fahrleistung erweitert den Einsatz über die eigentliche Herstellung des Planums hinaus.
