Scheuerle BladeLifter im Sauerland: Millimeterarbeit für Rotorblätter der 90-Meter-Klasse

Mit einer Länge von 85,85 Metern gehören die Rotorblätter des Typs E-175 EP5 E1 zu den größten derzeit auf deutschen Straßen transportierten Windenergiekomponenten. Für den Windpark Bad Berleburg im Sauerland werden insgesamt 60 dieser Großbauteile mit drei Scheuerle BladeLiftern zum Montageort gebracht.

Das Projekt zeigt exemplarisch, wie sich die Anforderungen an die Schwerlastlogistik parallel zum Größenwachstum moderner Windenergieanlagen entwickelt haben. Wo noch vor wenigen Jahren deutlich kürzere Rotorblätter als anspruchsvoll galten, erfordern heutige Transporte hochspezialisierte Fahrzeugtechnik, eingespielte Teams und eine minutiöse Planung.

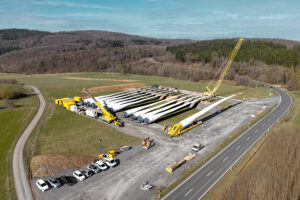

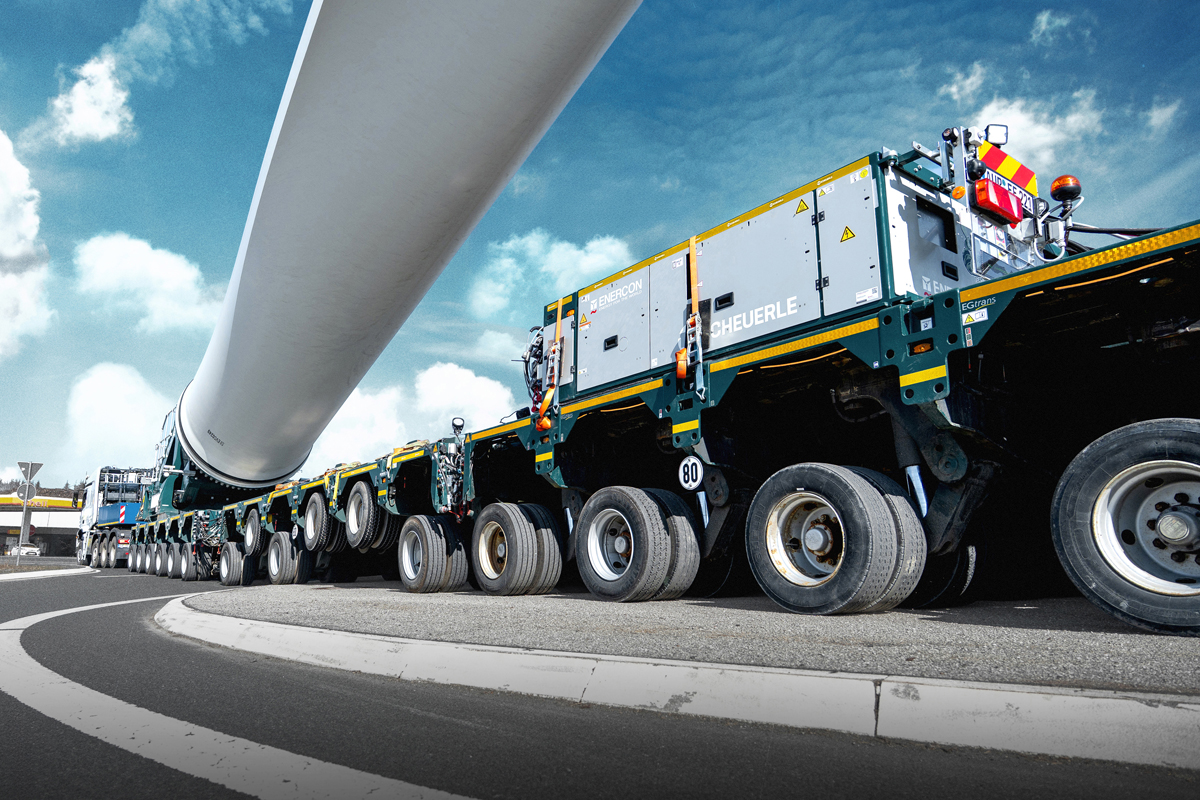

Jeder der eingesetzten Scheuerle BladeLifter ist auf modularen Plattformwagen mit 16 Achslinien montiert. Damit steht eine Transportlösung zur Verfügung, die speziell für Rotorblätter dieser Dimension entwickelt wurde. Durch die Kombination aus hydraulischer Hubtechnik, Schwenkmechanismus und modularer Fahrwerktechnik lassen sich auch Strecken bewältigen, die mit konventionellen Rotorblattadaptern kaum oder gar nicht befahrbar wären.

Drei Etappen über 45 Kilometer

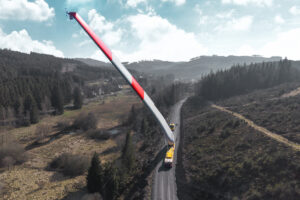

Die Transportstrecke vom Umschlagpunkt bis zum Windpark umfasst insgesamt rund 45 Kilometer und ist in drei Abschnitte unterteilt. Die ersten beiden Etappen erstrecken sich über 25 beziehungsweise 12 Kilometer. Hier werden die BladeLifter auf vollständig modularen Plattformfahrwerken im klassischen gezogenen Betrieb eingesetzt. Auf der abschließenden, acht Kilometer langen Bergstrecke erfolgt der Wechsel in den selbstfahrenden Modus.

Diese Umstellung ist erforderlich, weil die topografischen Anforderungen im unmittelbaren Windparkumfeld nochmals deutlich zunehmen. Während die Transportkombinationen im gezogenen Betrieb Gesamtlängen von bis zu 103 Metern erreichen, verkürzt sich die Kombination im selbstfahrenden Einsatz auf bis zu 96 Meter. Diese kompaktere Konfiguration verbessert die Manövrierfähigkeit auf den letzten Kilometern erheblich.

Topografie diktiert den Transportablauf

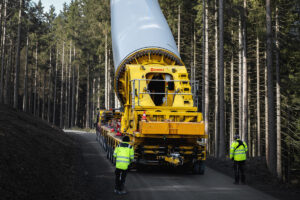

Das Sauerland zählt zu den anspruchsvollsten Regionen für Rotorblatttransporte in Deutschland. Die Strecke nach Bad Berleburg führt durch enge Ortslagen, über kurvenreiche Landstraßen und durch ausgeprägtes Mittelgebirgsgelände. Zahlreiche Serpentinen, Unterführungen und schmale Durchfahrten verlangen jederzeit höchste Präzision.

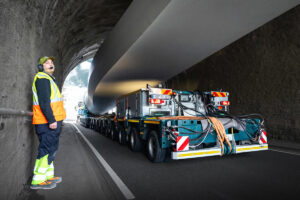

Eine besondere Herausforderung stellt ein Aquädukt entlang einer ehemaligen Bahntrasse dar. Hinzu kommen zahlreiche Streckenabschnitte, in denen schützenswerte Bäume unmittelbar an die Fahrbahn grenzen. Klassische Transportverfahren stoßen unter solchen Bedingungen schnell an ihre Grenzen.

„Die Herausforderung liegt vor allem in der Kombination aus anspruchsvoller Strecke und wechselnden Bedingungen. Enge Kurven, unterschiedliche Höhenlagen sowie Witterungseinflüsse wie Wind und Nebel erfordern jederzeit volle Kontrolle über das Rotorblatt. In solchen Situationen zeigt sich, wie entscheidend Erfahrung und eingespielte Abläufe im Team sind“, betont Björn Feddermann, Global Logistics Project Manager für Self-Propelled Modular Transporter im Team Enercon SPMT & Cranes.

BladeLifter schafft Freiräume auf engem Raum

Seine entscheidenden Vorteile spielt der Scheuerle BladeLifter insbesondere in engen Kurvenradien und bei Hindernissen entlang der Route aus. Das Rotorblatt kann während der Fahrt hydraulisch angehoben und zugleich kontrolliert geschwenkt werden. Im Projekt Bad Berleburg variiert der Anstellwinkel abhängig von der jeweiligen Streckensituation zwischen 21 und 46 Grad. Technisch sind mit dem System Winkel von bis zu 60 Grad realisierbar.

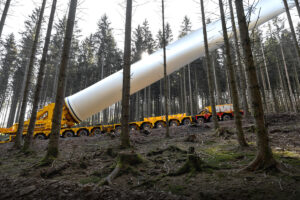

Gerade diese Fähigkeit ermöglicht es, Baumkronen, Leitungen oder andere Hindernisse zu überfahren, ohne bauliche Eingriffe oder Vegetationsrückschnitte vornehmen zu müssen. Insbesondere bei Infrastrukturprojekten in ökologisch sensiblen Bereichen gewinnt dieser Aspekt zunehmend an Bedeutung. Der Eingriff in bestehende Landschaftsstrukturen lässt sich dadurch erheblich reduzieren.

Extreme Einsatzbedingungen

Neben der Streckenführung stellen auch die klimatischen und topografischen Bedingungen hohe Anforderungen an Mannschaft und Technik. Innerhalb des Windparks müssen Steigungen zwischen 12 und 16 Prozent bewältigt werden. Gleichzeitig ändern sich die Wetterverhältnisse entlang der verschiedenen Höhenlagen teils innerhalb kurzer Zeit erheblich.

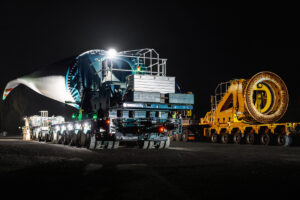

Während der bisherigen Transporte waren Wind, dichter Nebel sowie zu Projektbeginn winterliche Straßenverhältnisse mit Schnee und Eis zu berücksichtigen. Gerade bei Rotorblättern dieser Länge wirken bereits moderate Windgeschwindigkeiten unmittelbar auf Fahrstabilität und Manövrierbarkeit. Die Transportfenster werden daher exakt auf Wetterprognosen abgestimmt. Um optimale Bedingungen zu nutzen, finden die Fahrten sowohl tagsüber als auch während der Nacht statt.

Drei Systeme im Parallelbetrieb

Für die Umsetzung des Projekts stehen insgesamt drei Scheuerle BladeLifter zur Verfügung. Zwei Systeme werden von Steil Kranarbeiten betrieben, ein drittes von Enercon. Die parallele Nutzung mehrerer Transportsysteme erhöht die Schlagkraft erheblich, steigert jedoch zugleich die Komplexität der Einsatzplanung.

Nicht nur die Rotorblätter selbst, sondern auch Turmsegmente, Maschinenhäuser und weitere Anlagenkomponenten müssen zeitlich aufeinander abgestimmt an der Baustelle eintreffen. Verzögerungen einzelner Transporte können unmittelbare Auswirkungen auf den gesamten Montageablauf haben.

„Solche Transporte funktionieren nur als Teamleistung. Mit drei parallel eingesetzten BladeLiftern und unterschiedlichen Anforderungen entlang der Strecke war die Abstimmung zwischen den Teams entscheidend. Besonders die Zusammenarbeit zwischen dem Enercon-Team ‚BladeHornet‘ und den Kollegen von Steil hat gezeigt, wie wichtig eingespielte Abläufe sind“, sagt Manuel Eck, Projektleiter bei Steil Kranarbeiten.

Umfangreiche Sicherungsmaßnahmen

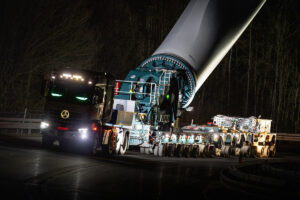

Neben der eigentlichen Transporttechnik ist ein erheblicher organisatorischer Aufwand erforderlich. Jede Fahrt wird von speziellen BF4-Begleitfahrzeugen abgesichert, die den Verkehr lenken und Streckenabschnitte temporär sperren. In besonders sensiblen Bereichen erfolgt zusätzlich eine polizeiliche Begleitung.

Die Genehmigungsplanung umfasst dabei weit mehr als die reine Streckenfreigabe. Brückenlasten, Kurvenradien, Durchfahrtshöhen und temporäre Verkehrssicherungsmaßnahmen müssen detailliert geprüft und exakt dokumentiert werden. Gerade bei wiederkehrenden Transporten dieser Größenordnung ist ein eingespieltes Zusammenspiel zwischen Behörden, Logistikdienstleistern und Anlagenhersteller unverzichtbar.

Mit zunehmender Anlagenleistung steigen Rotorblattlängen, Turmhöhen und Gesamtmassen kontinuierlich. Damit rückt die Transportlogistik immer stärker in den Mittelpunkt von Windparkprojekten. Die sichere Verbringung der Komponenten entscheidet häufig über Terminpläne, Projektkosten und letztlich über die Realisierbarkeit ganzer Vorhaben.

Das Projekt Bad Berleburg verdeutlicht, dass moderne Windenergie ohne spezialisierte Schwerlasttechnik nicht denkbar wäre. Die Kombination aus BladeLifter-Technologie, modularen Fahrwerken und erfahrenen Bedienmannschaften schafft überhaupt erst die Voraussetzung, um Komponenten dieser Dimension in topografisch anspruchsvolle Regionen zu transportieren.

TII Group als Technologielieferant

Hersteller der eingesetzten Transporttechnik ist die TII Group mit Sitz in Heilbronn. Das Familienunternehmen der Otto-Rettenmaier-Gruppe beschäftigt weltweit rund 1.000 Mitarbeiter und zählt zu den führenden Herstellern von Schwerlast- und Spezialfahrzeugen. Zur Unternehmensgruppe gehören die Marken TII Scheuerle und TII Kamag.

Produziert wird an Standorten in Deutschland und Indien. Ergänzt wird die Fertigung durch ein weltweites Netz aus Vertriebs- und Servicepartnern. Die Fahrzeuge der Gruppe kommen in zahlreichen Branchen zum Einsatz, darunter Transport und Logistik, Bauwesen, Anlagenbau, Luft- und Raumfahrt, Schiffbau, Energie, Stahlindustrie, Bergbau sowie die Hoflogistik.

Besonders eindrucksvoll ist der aktuelle Weltrekord der Unternehmensgruppe: Mit einer transportierten Last von mehr als 23.000 Tonnen halten Fahrzeuge der TII Group den Rekord für den fahrzeuggebundenen Transport besonders schwerer Güter.

Schwerlasttechnik als Schlüsseltechnologie

Der Ausbau der Windenergie wird in den kommenden Jahren weitere Fortschritte bei Transportkonzepten erfordern. Rotorblätter wachsen weiter, Standorte werden komplexer, Genehmigungsverfahren anspruchsvoller. Systeme wie der Scheuerle BladeLifter werden damit zunehmend zu einer Schlüsseltechnologie der Energiewende.

Das Projekt in Bad Berleburg liefert dafür ein anschauliches Beispiel. Hinter jeder neu installierten Megawattstunde steht ein logistischer Kraftakt, der weit vor dem eigentlichen Anlagenbau beginnt. Ohne hochentwickelte Schwerlasttechnik, präzise Planung und erfahrene Spezialisten bliebe der Ausbau erneuerbarer Energien vielerorts reine Theorie.
