Projektmanagement mit Trimble WorksOS spart Vermessungsaufwand
Die Verwendung von Trimble WorksOS im Projektmanagement reduziert den Vermessungsaufwand und vereinfacht die Abrechnung durch automatisch erfasste Produktionsdaten der Maschinen.
Erweiterung Mannheimer Stadtbahn
Im Januar 2022 begann die Bauausführung der Stadtbahnverbindung, die das neue Stadtviertel Benjamin-Franklin-Village mit der Innenstadt verbindet. Dieses Projekt wird von der Firma Schnorpfeil Rhein-Main GmbH & Co. KG in Zusammenarbeit mit anderen Bauunternehmen durchgeführt. Die geplante Infrastruktur umfasst eine zweigleisige Straßenbahnstrecke von 1,7 Kilometern Länge, die mit drei barrierefreien Haltestellen ausgestattet wird. Zusätzlich werden 590 Meter Straßenbelag mit Parkstreifen und Gehwegen sowie Entwässerungs- und Kabelgräben errichtet.
Der Auftraggeber für dieses Projekt ist die MV Mannheimer Verkehr GmbH und die MWS Projektentwicklungsgesellschaft mbH. Die Bauarbeiten sollen voraussichtlich bis Ende 2023 abgeschlossen sein.
Vollintegrierte Arbeitsweise mit vernetzten Baudaten
Das hessische Unternehmen Schnorpfeil Rhein-Main, das sich insbesondere auf den Bahnbau spezialisiert hat und in Mörfelden-Walldorf ansässig ist, verfolgt für das innerstädtische Projekt eine umfassend integrierte Arbeitsweise.
Hierbei werden vernetzte Baudaten über den gesamten Prozess eingesetzt, angefangen von der Vermessung und Datenverarbeitung bis hin zur Umsetzung der Geländemodelle mithilfe von Maschinen und schließlich zur Abrechnung der Abschlagszahlungen.
3D-Modell für die Maschinensteuerung
Während das Urgelände klassisch mit Trimble Tachymetern und Trimble GNSS-Rovern vermessen wurde, konnten die Plandaten mit Trimble Business Center als 3D-Modell für die Maschinensteuerungen aufbereitet und von den Baumaschinen verarbeitet werden.

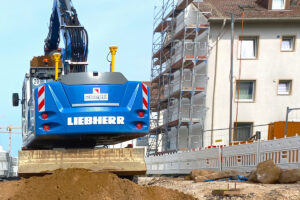

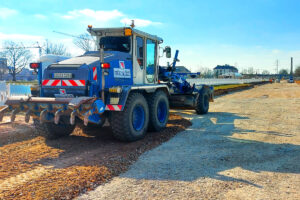

Zum Einsatz kamen ein Mobilbagger Liebherr A920 mit Trimble Earthworks Automatiksteuerung sowie eine Planierraupe Caterpillar D6 und ein Grader HBM BG 180, jeweils mit Trimble GCS900 3D UTS-Steuerungen ausgestattet. Als Basisstation zum Bezug der Korrekturdaten wurde die aktuelle Trimble Basisstation R750 eingesetzt.
Vernetzungslösung Trimble WorksManager
Mit der Vernetzungslösung Trimble WorksManager waren alle Maschinen mit den aktuellen Daten versorgt, selbst alltägliche Planänderungen waren unkompliziert umsetzbar und unnötige Arbeiten nach inaktuellen Daten konnten vermieden werden. Mit der Projektmanagementlösung Trimble WorksOS kannten die Entscheider durch die Verarbeitung der Produktionsdaten der gesteuerten Maschinen in Echtzeit immer den aktuellen Baustand.
Projektmanagement mit Trimble WorksOS
Die Dokumentation des Aushubs und der bewegten Massen hat sich gerade bei unvorhergesehenen Änderungen zum Leistungsverzeichnis als besonders hilfreich erwiesen, als beispielsweise nicht tragfähiger Boden ungeplant mit dem Mobilbagger ausgetauscht werden musste.
Durch die Datenaufzeichnung über den Aushub konnte tragfähiges Material direkt und ohne Vermessungsaufwand eingebaut, verdichtet und mit den Aufzeichnungen in Trimble WorksOS mit der nächsten Abschlagszahlung abgerechnet werden. Insgesamt wurden bei dem Projekt ca. 13.400 Kubikmeter statt 11.500 Kubikmeter Boden nach Leistungsverzeichnis gelöst.
