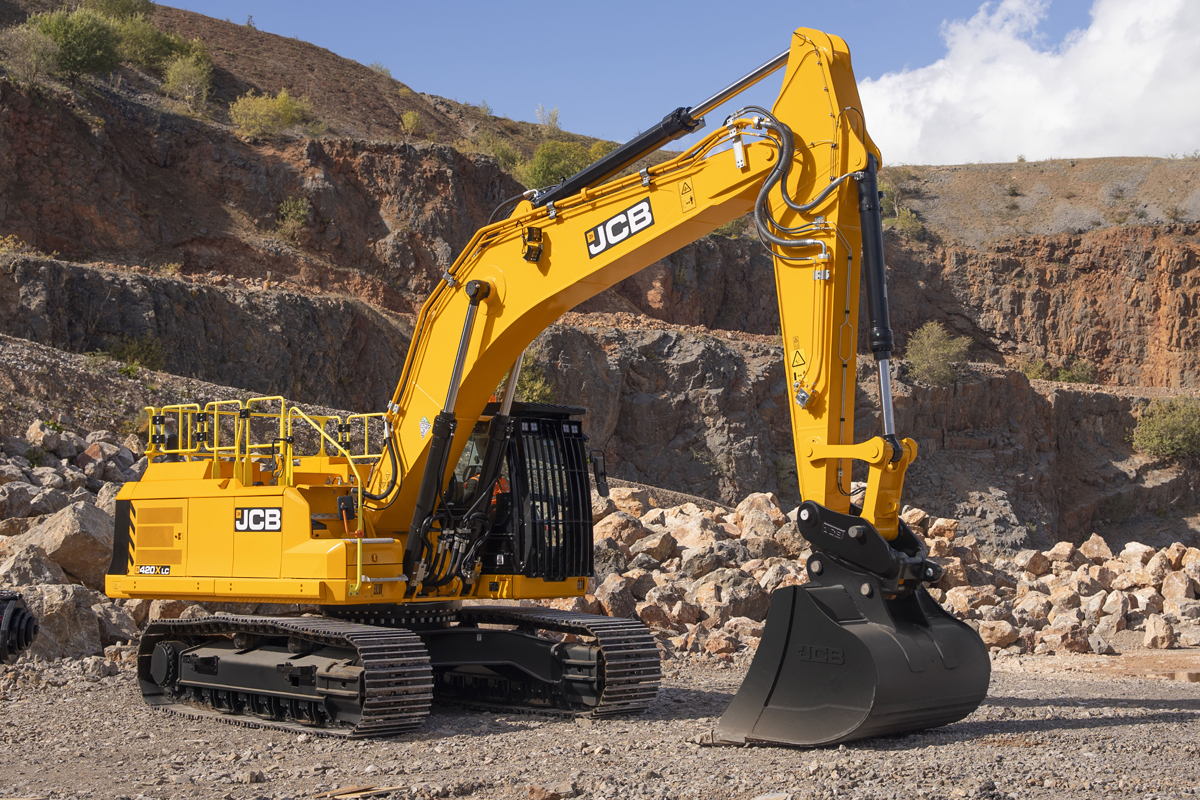

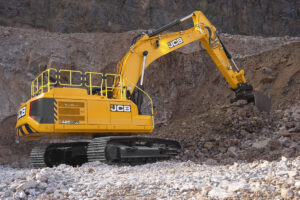

40-Tonnen-Kettenbagger für anspruchsvolle Einsätze in Erdbewegung, Steinbruch und Abbruch

Mit dem 420X erweitert JCB sein Portfolio im Segment der schweren Kettenbagger um ein Modell der 40-Tonnen-Klasse, das gezielt für besonders belastungsintensive Anwendungen entwickelt wurde. Der neue Kettenbagger richtet sich an Unternehmen aus Erdbewegung, Gesteinsgewinnung, Steinbruchbetrieb und Abbruch und positioniert sich oberhalb des etablierten 370X als leistungsstarke Lösung für Massenaushub, Brecherbeschickung und den Einsatz schwerer Anbaugeräte. Grundlage des Konzepts ist eine konsequente Ausrichtung auf Produktivität, hohe Dauerhaltbarkeit und gesteigerte Hub- sowie Grableistungen.

Größeres Arbeitsgerät und höhere Materialleistung

Der 420X baut konstruktiv auf den Erfahrungen mit dem 370X auf, wurde jedoch in mehreren zentralen Bereichen verstärkt und weiterentwickelt. Serienmäßig wird die Maschine mit dem Earthmoving Pro Pack ausgeliefert, das eine 2,6-m³-HD-Schaufel umfasst. Gegenüber der 2,34-m³-Schaufel des kleineren Modells entspricht dies einem rund zehn Prozent größeren Schaufelvolumen und zielt auf eine höhere Umschlagleistung pro Ladezyklus.

Um diese Volumensteigerung umzusetzen, setzt JCB serienmäßig auf eine schwer verstärkte Frontausrüstung mit Heavy-Duty-Monoausleger und verstärktem Löffelstiel. Der Löffelstiel ist in zwei Varianten mit 2,63 Metern beziehungsweise 3,23 Metern Länge verfügbar und wurde durch zusätzliche Verschleißleisten an der Innenseite sowie höhere Materialstärken an den Frontkomponenten gezielt auf abrasive Einsatzbedingungen ausgelegt. Der verstärkte Aufbau soll insbesondere bei dauerhaft hohen Belastungen und beim Einsatz in dichtem Material die Lebensdauer des 420X verlängern.

Mehr Hubkraft und höhere Losbrechleistung

Eine weitere konstruktive Anpassung betrifft die Hydraulikzylinder der Frontausrüstung. Der vergrößerte Durchmesser des Löffelstielzylinders steigert die Losbrechkraft insbesondere beim Arbeiten in schwer lösbarem oder stark verdichtetem Material. Gleichzeitig tragen größere Hubzylinder zu einer erhöhten Hubleistung über die Front bei.

Nach Herstellerangaben hebt die Maschine bei maximaler Reichweite über 940 Kilogramm mehr als der 370X und erweitert damit den Einsatzbereich auf schwerere Abbruchwerkzeuge und anspruchsvolle Hebevorgänge. Die maximale Grabtiefe liegt bei 7,6 Metern, das Betriebsgewicht beträgt rund 42,4 Tonnen.

Unterwagen und Drehwerk des 420X auf Schwerlast ausgelegt

Im Bereich des Unterwagens erhielt die Maschine eine Reihe konstruktiver Überarbeitungen, die auf höhere Stabilität und verbesserte Geländegängigkeit abzielen. Die oberen Laufrollen wurden neu positioniert, zusätzlich kommt je Seite eine weitere untere Laufrolle zum Einsatz. In Verbindung mit einer breiteren Spurweite und einer größeren Aufstandsfläche verbessert dies die Mobilität auf unebenem Terrain und erhöht zugleich die Standsicherheit bei Hebe- und Ladeeinsätzen. Verstärkte Laufwerkstunnel sowie optimierte Verzurr- und Rahmenbereiche sollen zudem verhindern, dass sich Material unter dem X-Rahmen ansammelt.

Für die Fahrantriebe verwendet JCB Komponenten der 50-Tonnen-Klasse. Dadurch steigt die Zugkraft laut Hersteller um 21 Prozent auf bis zu 345 kN. Parallel dazu wurde der Drehkranz gegenüber dem 370X im Durchmesser um 40 Millimeter vergrößert und mit höherer Tragfähigkeit ausgelegt. Besonders bei drehmomentintensiven Schwenkbewegungen, wie sie beim Haldenmanagement oder beim Bankettladen auftreten, soll dies die strukturelle Haltbarkeit verbessern. Auch Drehwerk und Drehgetriebe wurden überarbeitet und kombinieren ein höheres Schwenkmoment mit reduzierter Geräuschentwicklung.

Für Anwendungen mit besonders hohen mechanischen Belastungen bietet JCB optional das Heavy Duty Pro Pack an. Dieses umfasst zusätzliche Seitenschutzplatten, schwere Unterbodenschutzbleche, Schutzvorrichtungen für den Schaufelzylinder sowie Schutzgitter für die Arbeitsscheinwerfer und erweitert den Schutz der Maschine in Abbruch- und Steinbrucheinsätzen.

Antrieb und Hydraulik für hohe Dauerleistung

Den Antrieb übernimmt ein Sechszylinder-Dieselmotor des Typs Cummins L9 mit Abgasstufe V. Das Aggregat leistet 240 kW beziehungsweise 321 PS und stellt ein maximales Drehmoment von 1.526 Nm bereit. Im Vergleich zum 370X arbeitet der Motor mit erhöhter Nenndrehzahl, wodurch die Leistungsabgabe und gleichzeitig der Hydraulikvolumenstrom steigen. Ziel dieser Anpassung ist eine effizientere Kombination paralleler Arbeitsbewegungen beim Graben, Schwenken und Heben.

Zur Serienausstattung gehört die Auto-Boost-Funktion, die bei erhöhtem Leistungsbedarf automatisch den Hydraulikdruck anhebt und kurzfristig zusätzliche Reserven bereitstellt. Dadurch soll die Maschine auch bei anspruchsvollen Lastsituationen oder beim Eindringen in widerstandsfähige Böden ein konstantes Leistungsniveau halten. Ergänzend stehen verschiedene Hydraulikoptionen für Hammer-, Kombinations-, Zusatz- und Low-Flow-Anwendungen zur Verfügung.

Fahrerumgebung mit neuer Bedienarchitektur

Wie alle Modelle der X-Serie verfügt auch der 420X über die JCB CommandPlus-Kabine. Die serienmäßig ROPS- und FOPS-zertifizierte Fahrerkabine verbindet Sicherheitsfunktionen mit einer überarbeiteten Bedienphilosophie und setzt auf hochwertige Materialien sowie eine ergonomische Arbeitsplatzgestaltung. Bestandteil der Ausstattung sind ein beheizter und belüfteter Fahrersitz mit elektronischer Lendenwirbelstütze sowie die neue JCB UX-Benutzeroberfläche.

Zentrales Bedienelement ist ein individuell konfigurierbarer 10-Zoll-Farb-Touchscreen. Fahrer können häufig genutzte Funktionen über frei belegbare Hotkeys direkt aufrufen und persönliche Einstellungen abspeichern. Bis zu 25 Benutzerprofile mit individuellen Joystick- und Schalterkonfigurationen lassen sich hinterlegen, was insbesondere im Mehrfahrerbetrieb Vorteile bietet.

Neu innerhalb der X-Serie ist zudem das schlüssellose Startsystem. Ein kurzer Tastendruck aktiviert oder deaktiviert das Display, ein längerer Druck startet beziehungsweise stoppt den Motor. Zwei integrierte Fahrstatistik-Modi ermöglichen darüber hinaus die Analyse von Kraftstoffverbrauch und Maschinenauslastung.

Zur Sicherheitsausstattung gehören das JCB 2Go-Hydraulikfreigabesystem, eine vollständig in das UX-Display integrierte 360-Grad-Kamera sowie insgesamt 14 LED-Arbeitsscheinwerfer, die auch bei schlechten Lichtverhältnissen eine umfassende Sicht auf Arbeitsbereich und Maschinenumfeld gewährleisten.

Antwort auf steigende Anforderungen im Schwerlastsegment

Mit dem 420X reagiert JCB auf die Nachfrage nach leistungsfähigen und widerstandsfähigen Großbaggern für schwere Materialbewegung und hoch belastete Einsatzumgebungen. Die Kombination aus größerem Arbeitsgerät, verstärkter Frontausrüstung, weiterentwickeltem Unterwagen und gesteigerter Hydraulikleistung zielt darauf ab, Ladezyklen zu reduzieren und die Produktivität bei anspruchsvollen Anwendungen zu erhöhen. In Verbindung mit dem serienmäßigen Earthmoving Pro Pack und dem optionalen Heavy Duty Pro Pack positioniert JCB die Maschine als konsequent auf Dauerleistung und Robustheit ausgelegten Vertreter der X-Serie.
