Steelwrist präsentierte neue Tiltrotatoren und Technologien auf der Svenska Maskinmässan

Mit der Vorstellung neuer Tiltrotator-Modelle, der Hydrauliktechnologie SuperProp und der Steuerungsplattform QuantumConnect nutzte Steelwrist die Svenska Maskinmässan 2026 in Stockholm als Bühne für die Einführung seiner Tiltrotator-Plattform der dritten Generation.

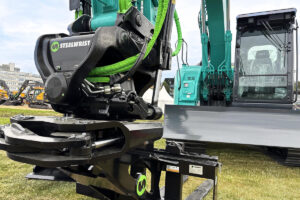

Auf der größten Baumaschinenmesse Schwedens zeigte das Unternehmen Anfang Juni die Modelle XTR7 und XTR13 als Premiere. Gemeinsam mit dem XTR10 sowie den Modellen XTR2, XTR15, XTR20 und XTR23 war damit erstmals die komplette, sieben Modelle umfassende XTR-Baureihe an einem Ort zu sehen.

Steelwrist Technologie für ein breites Spektrum an Baggern

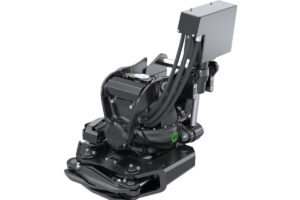

Der XTR7 richtet sich an Maschinen der 4- bis 7-Tonnen-Klasse und verfügt über eine S40-Schnittstelle. In Stockholm wurde das Modell in Kombination mit dem vollautomatischen Schnellwechslersystem SQ40 gezeigt. Die Modelle XTR10 und XTR13 sind für größere Kompakt- und Mittelklassebagger ausgelegt und werden mit S45- beziehungsweise S50-Schnittstellen angeboten. Auf der Messe waren beide Maschinen mit der automatischen SQ45-Lösung ausgestattet. Während der XTR10 bereits im März seine Premiere in den USA gefeiert hatte, wurde der XTR13 erstmals der Öffentlichkeit vorgestellt. Die Auslieferung der Modelle XTR7, XTR10 und XTR13 soll in der zweiten Jahreshälfte 2026 beginnen.

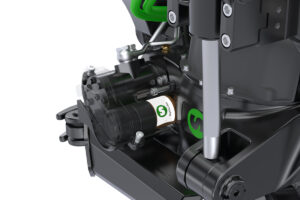

Die XTR-Serie basiert auf einem kompakten Konstruktionskonzept mit Stahlgussteilen, optimierter Neigegeometrie und einer weiterentwickelten Hydraulikarchitektur. Hinzu kommen integrierte Schmiersysteme, hochauflösende Neigungs- und Rotationssensoren sowie Sicherheitsfunktionen für die Verriegelung von Anbaugeräten. Bei Modellen ab der Schnittstellengröße S45 beziehungsweise SQ45 kommt das Verriegelungssystem LockSense zum Einsatz, während kleinere Varianten mit der Sicherheitslösung Front Pin Hook ausgestattet sind. Mit 360-Grad-Rotation und einem Schwenkwinkel von jeweils 45 Grad in beide Richtungen sollen die Tiltrotatoren die Bewegungsfreiheit des Baggers deutlich erweitern.

SuperProp als weiterer Baustein

Neben den neuen Tiltrotatoren stand auf der Messe die Einführung von SuperProp im Mittelpunkt. Die patentierte, vollständig druckkompensierte proportionale Hydrauliktechnologie wurde speziell für die XTR-Baureihe entwickelt und ergänzt die Hardwareplattform sowie die Steuerungslösung QuantumConnect.

Ziel der Entwicklung ist eine präzisere und gleichmäßigere Steuerung der Tiltrotatorfunktionen auch bei schwankenden Last- und Druckverhältnissen. In der Praxis müssen Tiltrotatoren häufig mehrere Funktionen gleichzeitig ausführen, etwa Neigen, Rotieren, Greifen oder die Versorgung hydraulischer Anbaugeräte. Gleichzeitig werden Ausleger und Stiel des Baggers bewegt. In konventionellen Hydrauliksystemen können Druckschwankungen die Durchflussmengen beeinflussen und damit die Feinfühligkeit der Steuerung beeinträchtigen.

Präzise und unabhängige Steuerung der Tiltrotatorfunktionen

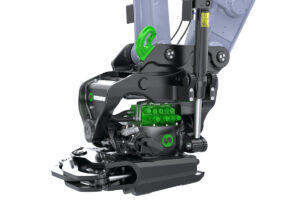

SuperProp setzt hier mit einer vollständig druckkompensierten Proportionalsteuerung an. Dadurch sollen einzelne Funktionen unabhängig voneinander arbeiten und auch bei kombinierten Bewegungsabläufen präzise reagieren. Gleichzeitig verfolgt Steelwrist das Ziel, Energieverluste im Hydrauliksystem zu reduzieren. Durch eine lastabhängige Druckanpassung wird nur die tatsächlich benötigte Energie bereitgestellt, was Kraftstoffverbrauch und Wärmeentwicklung verringern kann.

Ein wesentlicher Bestandteil der Entwicklung ist eine neu konstruierte Drehdurchführung, die den vollen Hydraulikdurchfluss unterhalb des Tiltrotators sicherstellen soll. Zusammen mit größeren Anschlussquerschnitten unterstützt das System nach Herstellerangaben Betriebsdrücke von bis zu 350 bar sowie Volumenströme von bis zu 200 l/min. Damit lassen sich auch leistungsintensive hydraulische Anbaugeräte betreiben, ohne die Funktionalität des Tiltrotators einzuschränken. SuperProp wird ab dem dritten Quartal 2026 für die Modelle XTR10 bis XTR23 verfügbar sein.

Vernetzte Steuerungsplattform

Zum Technologiepaket der dritten XTR-Generation gehört außerdem die Steuerungsplattform QuantumConnect. Das System kombiniert neue Hardwarekomponenten mit digitalen Anwendungen und vernetzten Funktionen, um Installation, Betrieb und Serviceprozesse zu vereinfachen.

Zu den zentralen Komponenten zählen die A9-Joysticks, das QIO-Modul, ein Connectivity Gateway sowie ein Touch-Display. Die InstallMate-App unterstützt Servicetechniker mit maschinenspezifischen und mehrsprachigen Installationsanleitungen sowie Möglichkeiten zur Fernunterstützung. Für Maschinenführer stehen Funktionen zur Konfiguration des Systems, zur automatischen Kalibrierung der Hydraulikventile sowie für Support und Software-Updates zur Verfügung.

Darüber hinaus integriert QuantumConnect weitere Steelwrist Technologien: LockSense informiert über den Status der Anbaugeräteverriegelung, ToolRec erkennt angeschlossene Werkzeuge drahtlos und passt Einstellungen automatisch an. Optional kann das System mit Maschinensteuerungslösungen gekoppelt werden, um Positionsdaten des Arbeitsgeräts bereitzustellen.

Open-S gewinnt weiter an Verbreitung

Einen weiteren Schwerpunkt bildete der offene Schnellwechslerstandard Open-S. Der von der Open-S Alliance verwaltete Standard ermöglicht die herstellerübergreifende Kombination von Schnellwechslern, Tiltrotatoren und Anbaugeräten und soll damit die Kompatibilität sowie die Investitionssicherheit für Maschinenbetreiber erhöhen.

Neben Aspekten der Interoperabilität spielt dabei auch die Sicherheit eine wichtige Rolle. Open-S definiert die Schnittstellen automatischer Schnellwechsler und soll gewährleisten, dass Sicherheitsfunktionen verschiedener Hersteller miteinander kompatibel bleiben. Die internationale Verbreitung des Standards setzte sich auch 2026 fort. Mit vier neuen Mitgliedern aus Japan und den Niederlanden wuchs die Open-S Alliance auf insgesamt 29 Unternehmen.

Fotos: Steelwrist
